关于25Kpro机型6KTAA25-G321/G320配套线束更改优化的说明函

各经销商、OEM：

鉴于前期25Kpro机型市场成套机组时诸多客户遇到的发动机配套线束接线问题，我司为了解决

客户对25K机型成套应用时的接线困扰，现如今我司对25K普通机型和25Kpro机型配套线束用户端

接线方式进行统一；

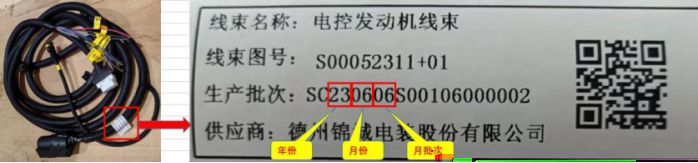

25Kpro机型配套线生产批次在SC230606前的，安装使用接线时K68a和K88必须同时上下电；

生产批次在SC230606以后（包含）的；接线原理和普通25K机型统一，K68a、K68b都无需连接。

具体说明如下：

电器连接操作要求：

1、电源线K01、K02与控制器中24V电源常通，地线K87与控制器中地线触点常通；

2、CAN通讯线K54、K76与控制器中CAN触点常通；

3、ECU上电开关K88必须在启动前5~10秒钟完成上电；

4、停机断K88,停机完5~10秒钟才可断开电瓶总电。

（具体配套线束接线原理请参考下页中图片）

如有疑问，请在进行机组方案设计时或配套机组前与我司区域主任工程师联系，进行技术交流，共同确认！
